橡胶芯片吸嘴是一种用于SMT贴片机的重要部件,它可以吸取和放置电子元件到PCB板。橡胶芯片吸嘴需要定期清洗和检测,以保证贴装质量和效率。
激光打孔是一种用于在橡胶芯片吸嘴上制作细孔的技术,它具有精度高、速度快、光滑无毛刺、无污染等优点。激光打孔的设备主要包括激光器、光学系统、运动控制系统、检测系统等。激光器的类型和功率会影响打孔的效果和效率。我司采用皮秒激光器,将激光束聚焦到吸嘴表面,形成高能密度的光斑,设计辅助工装夹具,通过运动系统搭配视觉捕捉功能控制吸嘴和激光头的相对位置,实现了孔径大小为0.1±0.005mm,孔深0.25mm的通孔,同心度0.02mm以内。

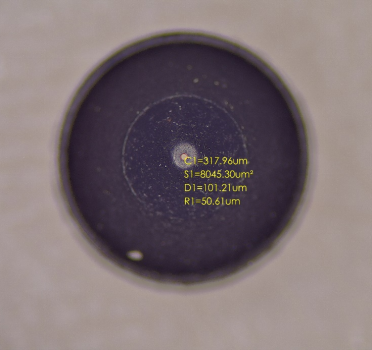

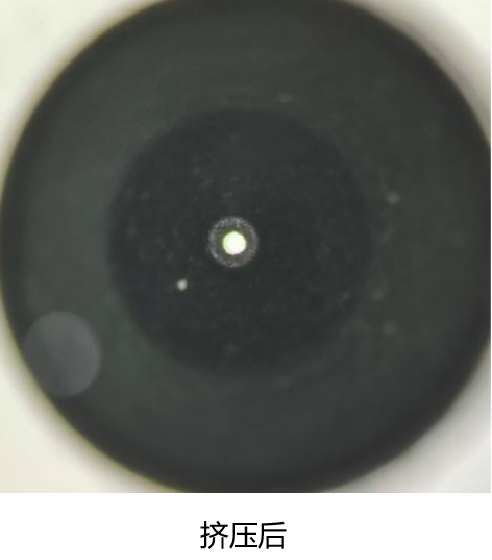

根据显微镜观测结果显示,切割孔内无明显残留,边缘光滑:

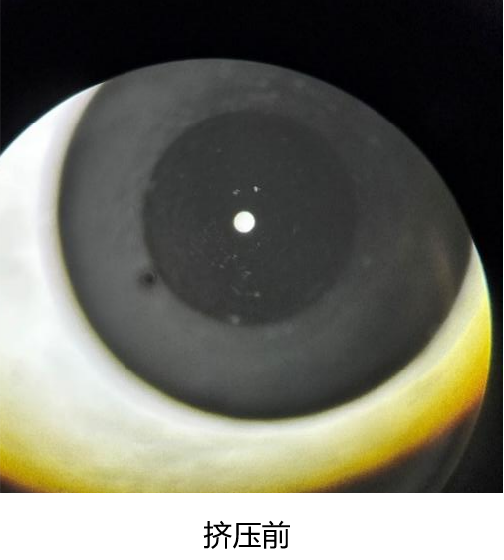

经过挤压测试后,孔边缘没有产生明显的裂纹,挤压时上表面会有脏物进入孔内,使用气吹时会可以吹走绝大部分,部分残留物后续可以采用超声波清洗的方式去除。
