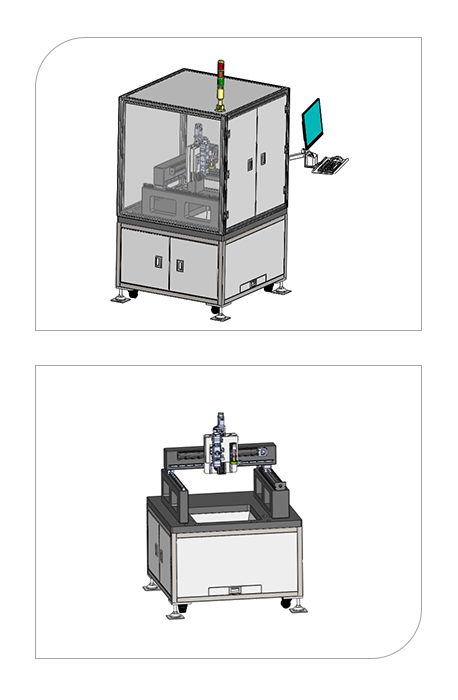

设备简介
此设备主要用于氧化锆、氧化铝等陶瓷材料,不锈钢、铝合金等金属材料及其他超硬材料的精密激光切割。
设备特点
1.Gantry 负责X轴方向移动,移动范围≥600mm;
2.Stage 负责Y轴方向移动,移动范围≥800mm;
3.Stage size:600*800mm,具备真空吸附功能;
4.在温度22 ±0.5℃环境下,X轴、Y轴重复精度≤ 2μm;
5.Z轴使用丝杆模组,重复精度≤ 5μm,定位精度≤ 10μm;
6.X轴、Y轴、Z轴的直线度≤ 5μm;
7.X轴、Y轴、Z轴最大速度不低于500mm/s;
8.切割精度≤10μm。
样品图片

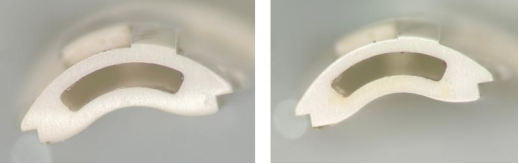

1)氧化锆陶瓷切割端面(精度≤20μm)

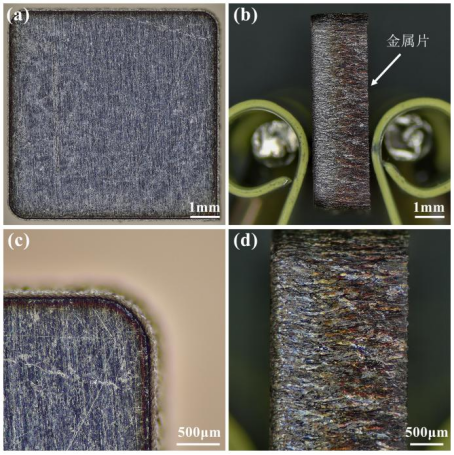

2)(a, b) 7mm×7mm不锈钢片切割正面、截面显微镜照片 (c, d) 局部区域正面、截面高倍显微镜照片

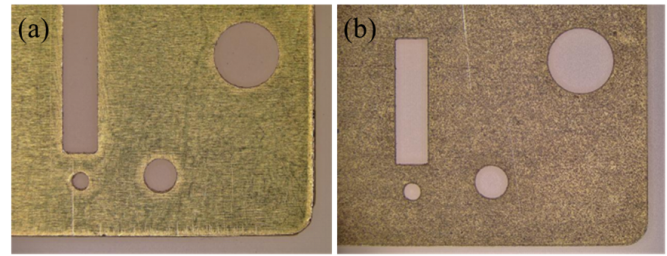

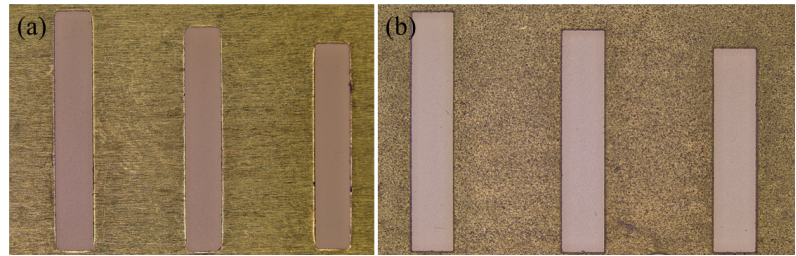

3)传统切割(a)与激光切割(b)铜板对比
